大量文件名記錄的樹形結構存儲

十多年來,NAS中已經存在的目錄和文件達到10億之多,在設計和開發備份系統的過程中碰到了很多挑戰,本文將分享大量文件名記錄的樹形結構存儲實踐。

一、引言

既然是定期備份,肯定會有1次以上的備份。對於一個特定目錄,每次備份時都要與上次備份時進行比較,以期找出哪些文件被刪除了,又新增了哪些文件,這就需要每次備份時把該目錄下的所有文件名進行保存。我們首先想到的是把所有文件名用特定字符進行拼接后保存。由於我們使用了MySQL保存這些信息,當目錄下文件很多時,這種拼接的方式很可能超出MySQL的Blob長度限制。根據經驗,當一個目錄有大量文件時,這些文件的名稱往往是程序生成的,有一定規律的,而且開頭一般是重複的,於是我們想到了使用一種樹形結構來進行存儲。

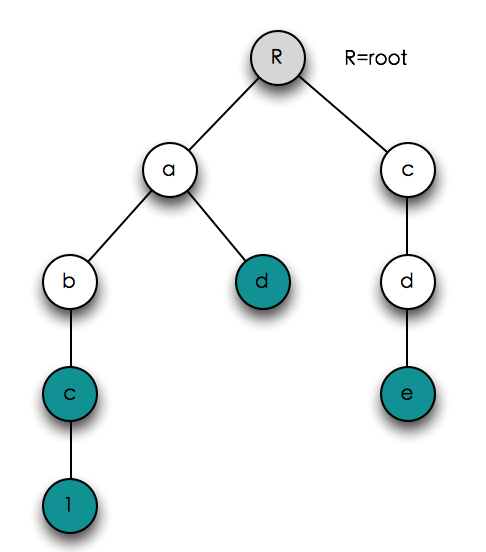

例如,一個有abc、abc1、ad、cde 4個文件的目錄對應的樹如圖1所示。

圖1 樹形結構示例

圖1中,R表示根節點,青色節點我們稱為結束節點,從R到每個結束節點的路徑都表示一個文件名。可以在樹中查找是否含有某個文件名、遍歷樹中所有的文件名、對樹序列化進行保存、由序列化結果反序列化重新生成樹。

二、涉及的數據結構

注意:我們使用java編寫,文中涉及語言特性相關的知識點都是指java。

2.1 Node的結構

包括根節點在內的每個節點都使用Node類來表示。代碼如下:

 class Node {
        private char value;
        private Node[]children = new Node[0];
        private byte end = 0;
    }



字段說明:

  • value:該節點表示的字符,當Node表示根節點時,value無值。
  • children:該節點的所有子節點,初始化為長度為0的數組。
  • end:標記節點是否是結束節點。0不是;1是。恭弘=恭弘=恭弘=叶 恭弘 恭弘 恭弘子節點肯定是結束節點。默認非結束節點。

2.2 Node的操作

   public Node(char v);
    public Node findChild(char v);
    public Node addChild(char v);



操作說明:

  • Node:構造方法。將參數v賦值給this.value。
  • findChild:查找children中是否含有value為v的子節點。有則返回子節點,沒有則返回null。
  • addChild:首先查找children中是否已經含有value為v的子節點,如果有則直接將查到的子節點返回;否則創建value為v的節點,將children的長度延長1,將新創建的節點作為children的最後一個元素,並返回新創建的節點。

2.3 Tree的結構

  class Tree {
        public Node root = new Node();
    }



字段說明:Tree只含有root Node。如前所述,root的value無值,end為0。初始時的children長度為0。

2.4 Tree的操作

  public void addName(String name) ;
    public boolean contain(String name);
    public Found next(Found found);
    public void writeTo(OutputStream out);
    public static Tree readFrom(InputStream in);



操作說明:

  • addName:向樹中增加一個新的文件名,即參數name。以root為起點,name中的每個字符作參數調用addChild,返回值又作為新的起點,直到name中的全部字符添加完畢,對最後一次調用addChild的返回值標記為結束節點。
  • contain:查詢樹中是否含有一個文件名。
  • next:對樹中包含的所有文件名進行遍歷,為了使遍歷能夠順利進行,我們引入了新的類Found,細節會在後文詳述。
  • writeTo:將樹寫入一個輸出流以進行持久化。
  • readFrom:此方法是靜態方法。從一個輸入流來重新構建樹。

三、樹的構建

在新建的Tree上調用addName方法,將所有文件名添加到樹中,樹構建完成。仍然以含有abc、abc1、ad、cde 四個文件的目錄為例,對樹的構建進行圖示。

圖2 樹的構建過程

圖2中,橙色節點表示需要在該節點上調用addChild方法增加子節點,同時addChild的返回值作為新的橙色節點。直到沒有子節點需要增加時,把最後的橙色節點標記為結束節點。

四、樹的查詢

查找樹中是否含有一個某個文件名,對應Tree的contain方法。在圖2中的結果上分別查找ef、ab和abc三個文件來演示查找的過程。如圖3所示。

圖3 樹的查詢示意圖

圖3中,橙色節點表示需要在該節點上調用findChild方法查找子節點。

五、樹的遍歷

此處的遍歷不同於一般樹的遍歷。一般遍歷是遍歷樹中的節點,而此處的遍歷是遍歷根節點到所有結束節點的路徑。

我們採用從左到右、由淺及深的順序進行遍歷。我們引入了Found類,並作為next方法的參數進行遍歷。

5.1 Found的結構

 class Found {
        private String name;
        private int[] idx ;
    }



為了更加容易的說明問題,在圖1基礎上進行了小小的改造,每個節點的右下角增加了下標,如圖4。

圖4 帶下標的Tree

對於abc這個文件名,Found中的name值為“abc”,idx為{0,0,0}。

對於abc1這個文件名,Found中的name值為“abc1”,idx為{0,0,0,0}。

對於ad這個文件名,Found中的name值為“ad”,idx為{0,1}。

對於cde這個文件名,Found中的name值為“cde”,idx為{1,0,0}。

5.2 如何遍歷

對於圖4而言,第一次調用next方法應傳入null,則返回第一個結果,即abc代表的Found;繼續以這個Found作為參數進行第二次next的調用,則返回第二個結果,即abc1代表的Found;再繼續以這個Found作為參數進行第三次next的調用,則返回第三個結果,即ad所代表的Found;再繼續以這個Found作為參數進行第四次next的調用,則返回第四個結果,即cde所代表的Found;再繼續以這個Found作為參數進行第五次調用,則返回null,遍歷結束。

六、序列化與反序列化

6.1 序列化

首先應該明確每個節點序列化后應該包含3個信息:節點的value、節點的children數量和節點是否為結束節點。

6.1.1 節點的value

雖然之前所舉的例子中節點的value都是英文字符,但實際上文件名中可能含有漢字或者其他語言的字符。為了方便處理,我們沒有使用變長編碼。而是直接使用unicode碼。字節序採用大端編碼。

6.1.2 節點的children數量

由於節點的value使用了unicode碼,所以children的數量不會多於unicode能表示的字符的數量,即65536。children數量使用2個字節。字節序同樣採用大端編碼。

6.1.3 節點的end

0或1可以使用1位(1bit)來表示,但java中最小單位是字節。如果採用1個字節來表示end,有些浪費空間,其實任何一個節點children數量達到65536/2的可能性都是極小的,因此我們考慮借用children數量的最高位來表示end。

綜上所述,一個節點序列化后佔用4個字節,以圖4中的根節點、value為b的節點和value為e的節點為例:

表1 Node序列化示例

  value的unicode children數量 end children數量/(end<<15) 最終結果
根節點 0x0000 2 0 0x0002 0x00020000
b節點 0x0062 1 0 0x0001 0x00010062
e節點 0x0065 0 1 0x8000 0x80000065

6.1.4 樹的序列化過程

對樹進行廣度遍歷,在遍歷過程中需要藉助隊列,以圖4的序列化為例進行說明:

圖5 對圖4的序列化過程

6.2 反序列化

反序列化是序列化的逆過程,由於篇幅原因不再進行闡述。值得一提的是,反序列化過程同樣需要隊列的協助。

七、討論

7.1 關於節省空間

為方便討論,假設目錄下的文件名是10個阿拉伯数字的全排列,當位數為1時,目錄下含有10個文件,即0、1、2……8、9,當位數為2時,目錄下含有100個文件,即00、01、02……97、98、99,以此類推。

比較2種方法,一種使用“/”分隔,另一種是本文介紹的方法。

表2 2種方法的存儲空間比較(單位:字節)

位數 方法 1 2 3 4 5 6
“/”分隔 19 299 3999 49999 599999 6999999
Tree 44 444 4444 44444 444444 4444444

由表2可見,當位數為4時,使用Tree的方式開始節省空間,位數越多節省的比例越高,這正是我們所需要的。

表中,使用“/”分隔時,字節數佔用是按照utf8編碼計算的。如果直接使用unicode進行存儲,佔用空間會加倍,那麼會在位數為2時就開始節省空間。同樣使用“/”分隔,看起來utf8比使用unicode會更省空間,但實際上,文件名中有時候會含有漢字,漢字的utf8編碼佔用3個字節。

7.2 關於時間

在樹的構建、序列化反序列化過程中,引入了額外的運算,根據我們的實踐,user CPU並沒有明顯變化。

7.3 關於理想化假設

最初我們就是使用了“/”分隔的方法對文件名進行存儲,並且數據庫的相應字段類型是Blob(Blob的最大值是65K)。在測試階段就發現,超出65K是一件很平常的事情。在不可能預先統計最大目錄里所有文件名拼接后的大小的情況下,我們採取了2種手段,一是使用LongBlob類型,另一種就是盡量減小拼接結果的大小,即本文介紹的方法。

即使使用樹形結構來存儲文件名,也不能夠保證最終結果不超出4G(LongBlob類型的最大值),至少在我們實踐的過程並未出現問題,如果真出現這種情況,只能做特殊處理了。

7.4 關於其他壓縮方法

把文件名使用“/”拼接后,使用gzip等壓縮算法對拼接結果進行壓縮后再存儲,在節省存儲空間方面會取得更好的效果。但是在壓縮之前,拼接結果存在於內存,這樣對JVM的堆內存有比較高的要求;另外,使用“/”拼接時,查找會比較麻煩。

作者:牛寧昌

來源:宜信技術學院
